IP Audio Box IPAB
IP Audio Box
IPAB
Kết nối 4G/LTE, quản lý tập trung, giám sát IoT chuyên sâu và thiết kế mô-đun thuận tiện bảo trì. Giải pháp đầu cuối cho hệ thống truyền thanh ứng dụng công nghệ thông tin – viễn thông.
Giải pháp thu phát và quản lý thông minh
IP Audio Box IPAB là thiết bị đầu cuối được xây dựng từ các mô-đun chức năng: trung tâm Android, truyền dẫn 3G/4G, khuếch đại âm thanh Class-D, nguồn, bảo vệ điện và điều khiển – giám sát IoT. Thiết bị nhận nội dung và lịch phát từ nền tảng quản lý qua mạng IP, sau đó xử lý, khuếch đại âm thanh và truyền đến hệ thống loa. Kiến trúc theo mô-đun tạo thuận lợi cho kiểm tra và thay thế từng khối khi bảo trì.
Đối với đơn vị vận hành, thiết bị hỗ trợ theo dõi kết nối, nguồn, môi trường, chất lượng tín hiệu, tình trạng ứng dụng và một số thao tác điều khiển từ xa trên hệ thống Web hoặc ứng dụng di động được mô tả trong tài liệu.

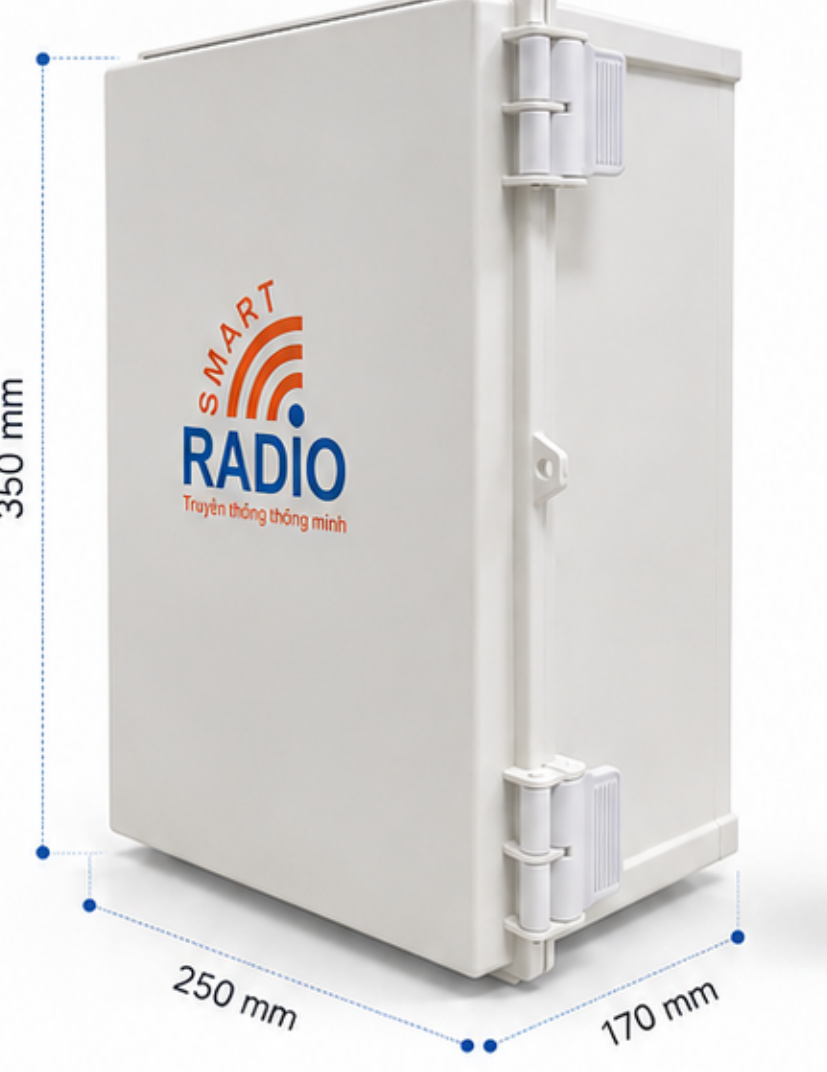

Mặt ngoài tủ thiết bị IPAB

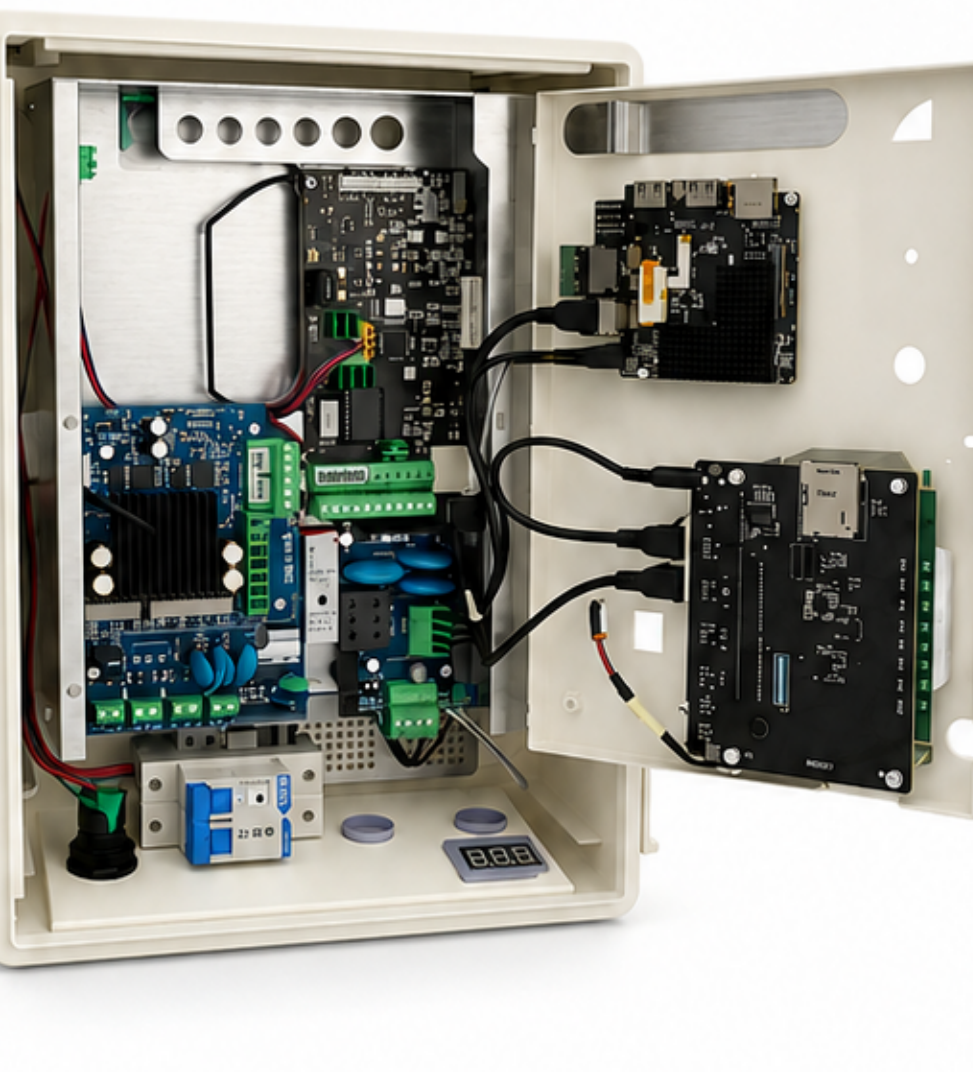

Cấu hình thiết bị bên trong
Những tính năng nổi bật
Tập trung vào kết nối, phát âm thanh, giám sát từ xa và độ thuận tiện khi triển khai hệ thống nhiều điểm đầu cuối.
Kiến trúc mô-đun
Các khối chức năng tách biệt giúp kiểm tra, thay thế và bảo trì thuận tiện hơn.
4G/LTE • Ethernet • Wi-Fi
Hỗ trợ truyền nhận dữ liệu, lịch và nội dung phát qua hạ tầng mạng IP.
Khuếch đại Class-D
IC TPA3126, dải ngõ ra 50–120W theo cấu hình mô-đun và điều kiện tải.
Giám sát IoT
Theo dõi điện áp, dòng điện, nhiệt độ, độ ẩm, sóng 4G và trạng thái mô-đun.
Quản lý ứng dụng từ xa
Giám sát tài nguyên, quản lý phiên bản APK, cài đặt và cập nhật ứng dụng.
Thiết kế bảo vệ nguồn
Có Aptomat, bảo vệ điện, chống sét lan truyền và khả năng tích hợp nguồn DC.
Thông số IP Audio Box IPAB
Bảng rút gọn phục vụ giới thiệu trên website. Thông số chi tiết và cấu hình các module được trình bày tại PDF Specification 24 trang.
| Trung tâm xử lý | Quad-Core ARM S905W2 Cortex-A35, 1.8 GHz; GPU Mali-G31 MP2; RAM 2GB DDR3; eMMC 16GB; Android, OTA. |
| Kết nối 4G | LTE Cat 4; tối đa 150 Mbps tải xuống / 50 Mbps tải lên (tốc độ lý thuyết); 01 SIM tiêu chuẩn. |
| Ethernet và Wi-Fi | 01 WAN và 04 LAN 10/100 Mbps ở mô-đun kết nối; hỗ trợ Wi-Fi theo Specification (cần xác nhận băng tần thực tế). |
| Mô-đun công suất | Texas Instruments TPA3126 Class-D; công suất ngõ ra 50–120W theo cấu hình; 02 kênh đầu ra. |
| Giám sát IoT | PIC32MM0256GPM064 32 bit, 25 MHz; theo dõi nguồn, các tải DC, môi trường, sóng 4G và âm thanh. |
| Điều khiển và giao tiếp | 04 tải DC và 01 tải AC; 03 RS485; các cổng USB, HDMI, LAN, SIM, âm thanh. |
| Nguồn điện | Nguồn AC 85–264V, 50Hz → DC 24V; đầu chờ DC dự phòng 12–24V. |
| Vỏ tủ | Vỏ ABS; IP67 / IK08 theo tài liệu; 250 × 350 × 170 mm; độ ẩm ≤95% không đọng sương. |

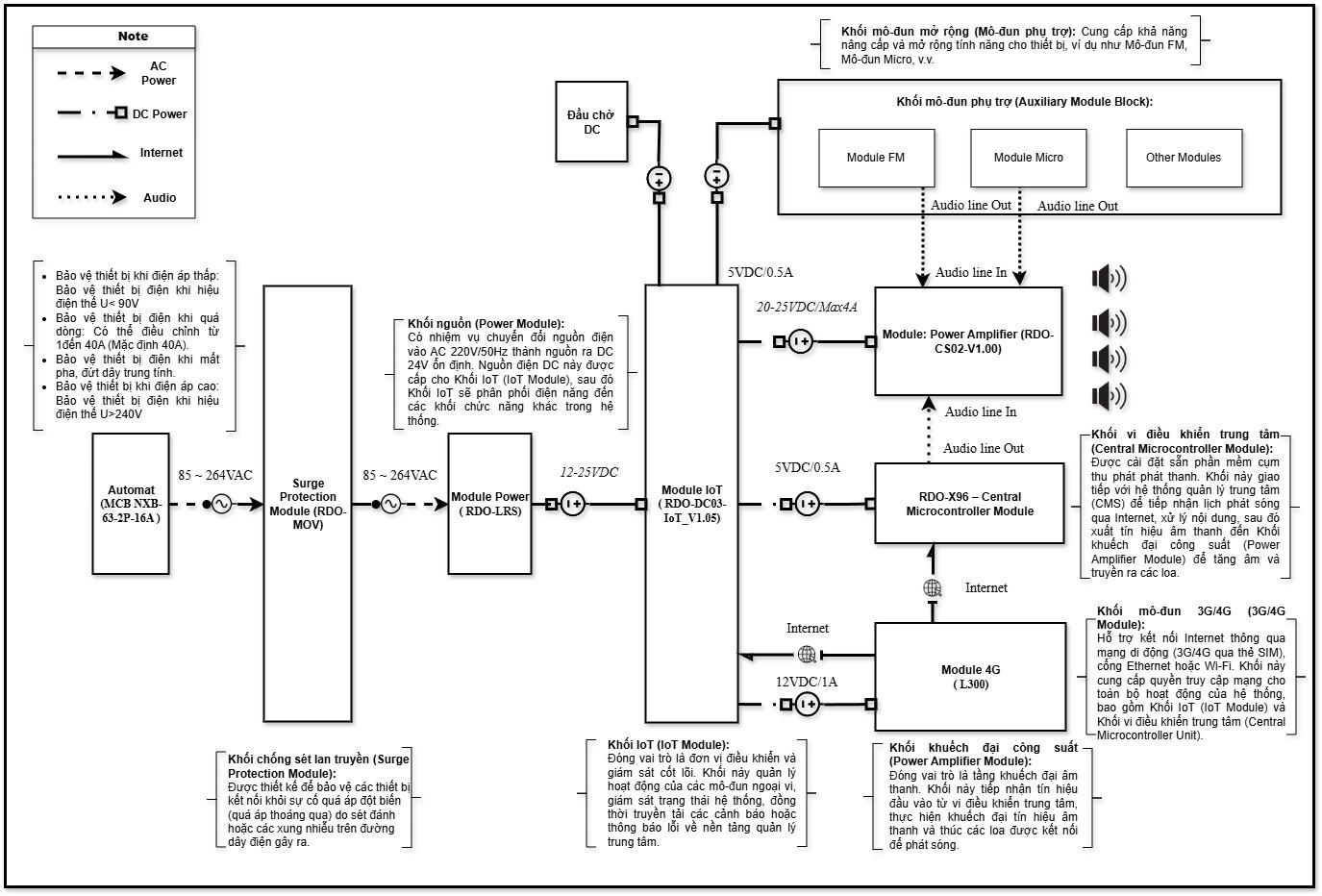

Kiến trúc phần cứng
Giá trị IP67, IK08, các nội dung hợp quy/chứng nhận và tính năng mạng được trình bày theo tài liệu do bên cung cấp gửi; cần kiểm tra bằng hồ sơ tương ứng trước khi công bố là đã được chứng nhận độc lập.
Quản lý, cấu hình và theo dõi thiết bị từ xa
Giám sát Uptime, CPU, lưu lượng mạng; thông tin mạng/SIM; điều khiển hẹn giờ; cảnh báo nhiệt độ, độ ẩm, điện áp; quản lý phiên bản ứng dụng; các báo cáo về trạng thái hoạt động. Các hình dưới đây trích từ hồ sơ Specification IPAB.

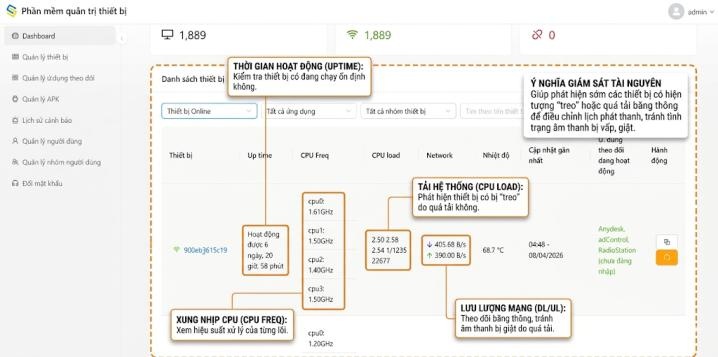

Giám sát tài nguyên, tải hệ thống và lưu lượng

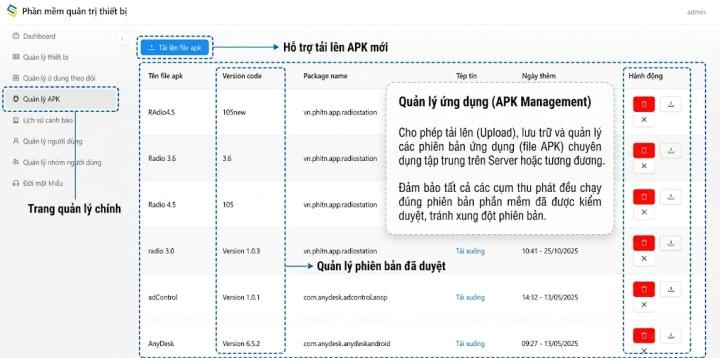

Quản lý APK và phiên bản ứng dụng

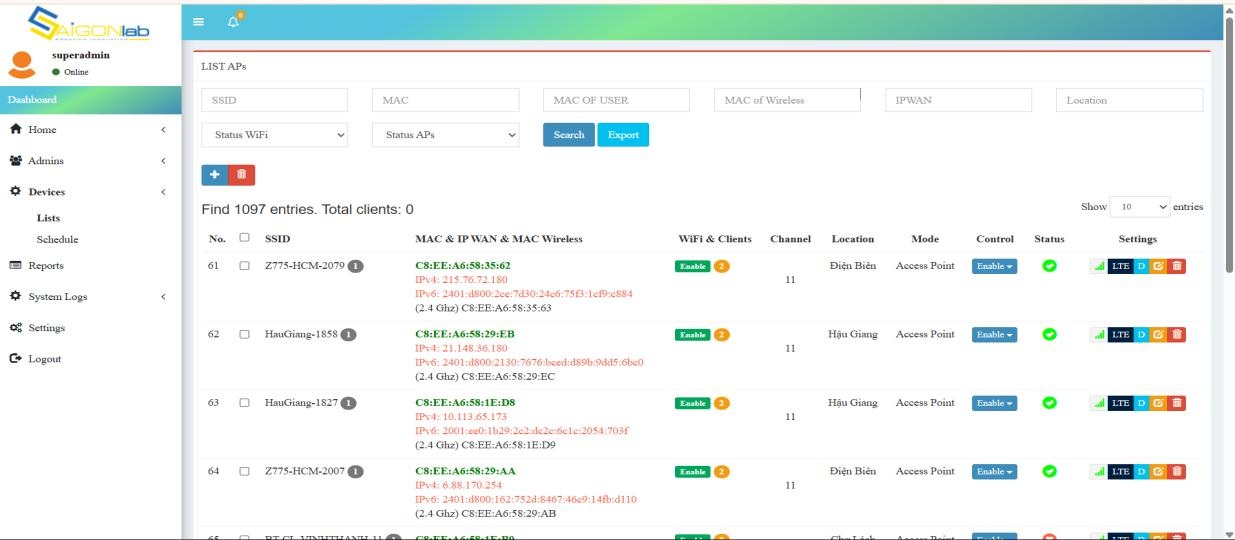

Theo dõi kết nối mạng và trạng thái 4G

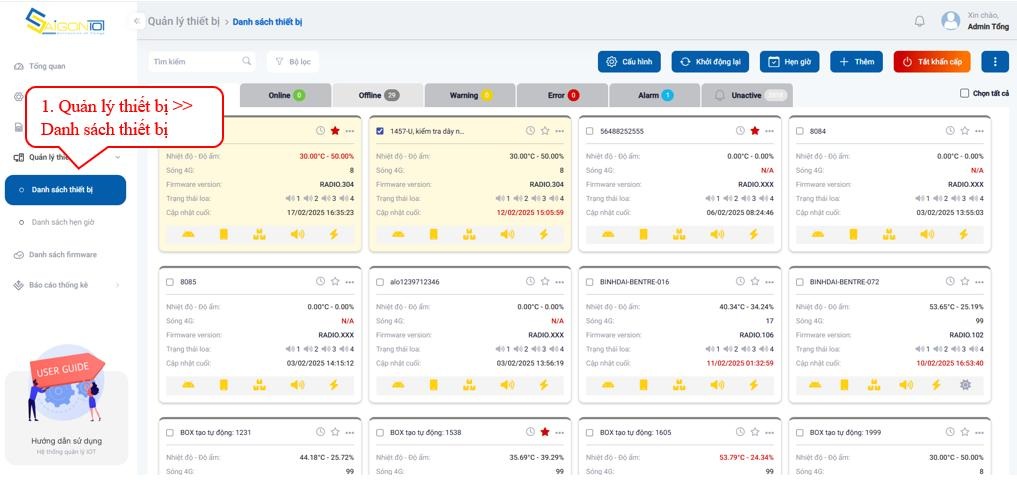

Giám sát và quản lý thiết bị đầu cuối
Từ nội dung phát đến giám sát đầu cuối
Quản lý lịch phát và chuyển nội dung tới cụm thu phát qua IP.
4G/LTE, Ethernet hoặc Wi-Fi tạo kênh nhận dữ liệu.
Xử lý âm thanh và khuếch đại đến loa kết nối.
Phản hồi trạng thái, báo sự cố, hỗ trợ điều khiển và bảo trì.
Xem trực tuyến hoặc tải PDF
Các liên kết dưới đây sử dụng file PDF thật trong thư mục docs/ của bộ website. Khi triển khai lên hosting cần giữ nguyên tên file, đường dẫn hoặc sửa liên kết phù hợp.
Specification IP Audio Box IPAB
Thông số kỹ thuật, mô-đun phần cứng, điều khiển IoT, sơ đồ cấu trúc, giám sát kết nối và phần mềm.
PDF • 24 trang • Mã tài liệu: IPAB_101026
Tờ rơi sản phẩm IP Audio Box IPAB
Hình ảnh tủ, bố trí các thành phần bên trong, nhận diện, kích thước và các thông tin giới thiệu nổi bật.
PDF • 01 trang
Câu hỏi thường gặp
IP Audio Box IPAB có cần SIM 4G không?
Có thể quản lý từ xa những gì?
Công suất 50–120W có cố định không?
Tủ IPAB có lắp ngoài trời được không?
Có hỗ trợ nguồn điện mặt trời/ắc quy?
Quan tâm giải pháp truyền thanh thông minh IPAB?
Tham khảo thông số, hình ảnh và tài liệu PDF để lựa chọn cấu hình phù hợp nhu cầu triển khai. Phần liên hệ tư vấn sẽ được kết nối với trang liên hệ chính thức khi đăng website.
