IP Audio Box RDO-ECCV
IP AUDIO BOX
RDO-ECCV
Số hóa tín hiệu âm thanh Analog thành Digital, kết nối và phân phối qua hệ thống truyền thanh IP/Cloud.
Giới thiệu sản phẩm
IP Audio Box RDO-ECCV là thiết bị tích hợp tự động, phục vụ chuyển đổi tín hiệu âm thanh tương tự (Analog) sang tín hiệu số (Digital) để truyền dẫn qua hệ thống IP và Cloud Server. Thiết bị hỗ trợ các nguồn FM, Bluetooth, USB/thẻ nhớ, micro và cổng âm thanh chuẩn; người vận hành có thể lựa chọn nguồn, điều chỉnh và kiểm tra tín hiệu trước khi truyền đi.
RDO-ECCV kết hợp nền tảng xử lý Quad-Core ARM với mô-đun giám sát Microchip PIC32MM, hỗ trợ theo dõi nguồn điện, trạng thái kết nối và các chỉ số môi trường theo thông tin của nhà sản xuất.
6 đặc điểm nổi bật
Tiếp nhận đa nguồn
FM, Bluetooth, USB/TF, AUX, RCA và micro chuyên dụng, thuận tiện cho nhiều cấu hình phòng đài.
Số hóa và truyền dẫn IP
Chuyển nguồn âm thành dữ liệu Digital, hỗ trợ các giao thức HLS, TS, RTSP và RTMP.
Micro Phantom +48V
02 cổng XLR cùng chức năng cấp nguồn Phantom theo datasheet.
Theo dõi tại chỗ
Màn hình LED, nút chọn nguồn, âm lượng và chức năng kiểm âm tín hiệu.
Giám sát IoT
Microchip PIC32MM phục vụ theo dõi nguồn, tín hiệu, môi trường và mạng 3G/4G.
Hệ điều hành có kiểm soát
Android chuyên dụng với No Root, hỗ trợ TrustZone và IPv6 theo Specification.
Từ nguồn âm truyền thống đến truyền thanh IP
Tiếp nhận
FM, mic, USB, Bluetooth, RCA, AUX hoặc thiết bị âm thanh hiện hữu.
Kiểm tra
Chọn nguồn và cân chỉnh qua nút vật lý, màn hình LED, kiểm âm.
Số hóa
Chuyển Analog sang Digital và đóng gói luồng âm thanh.
Truyền dẫn
Kết nối hạ tầng IP/Cloud qua giao thức phù hợp.

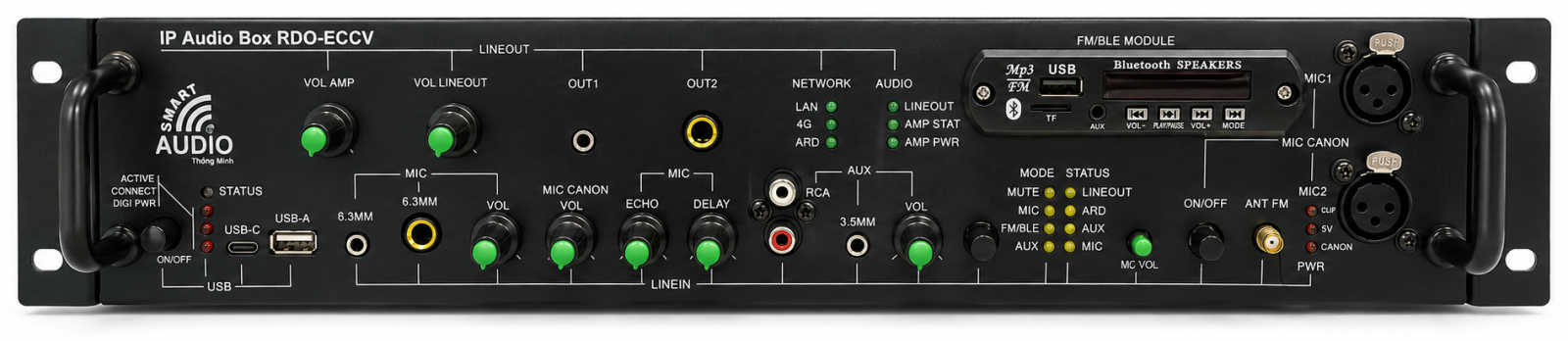

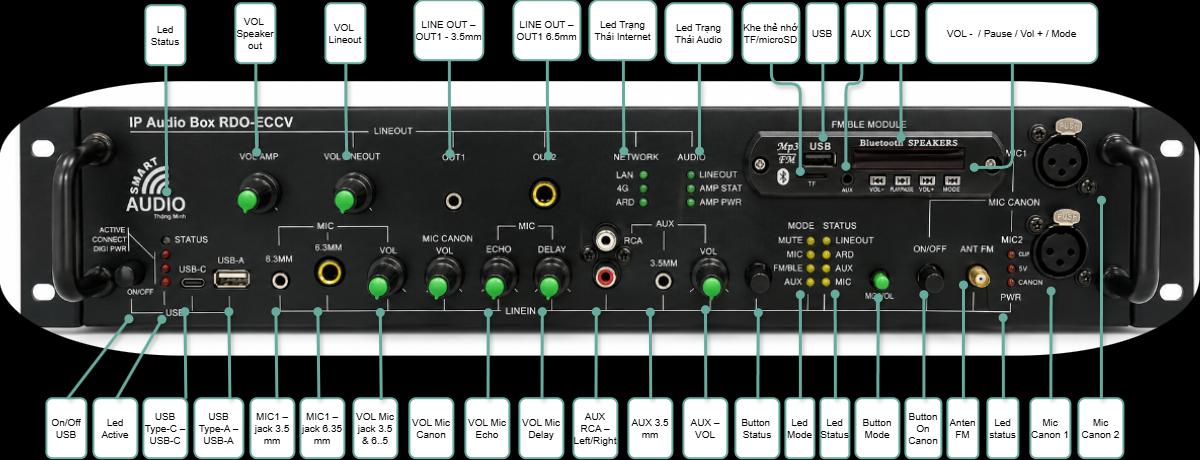

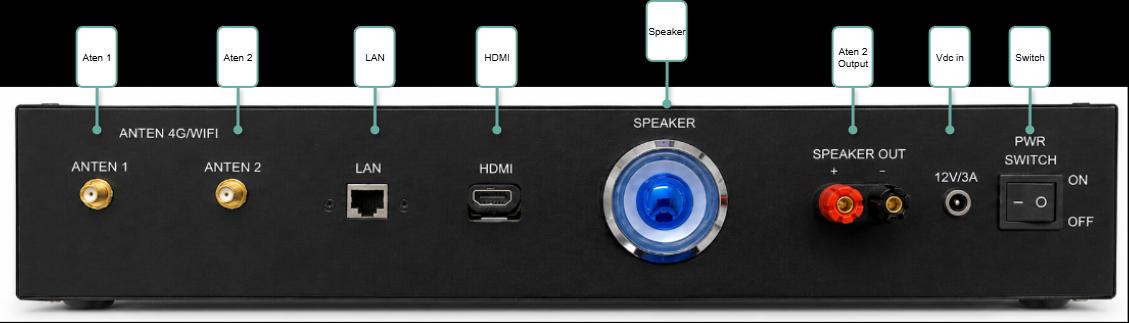

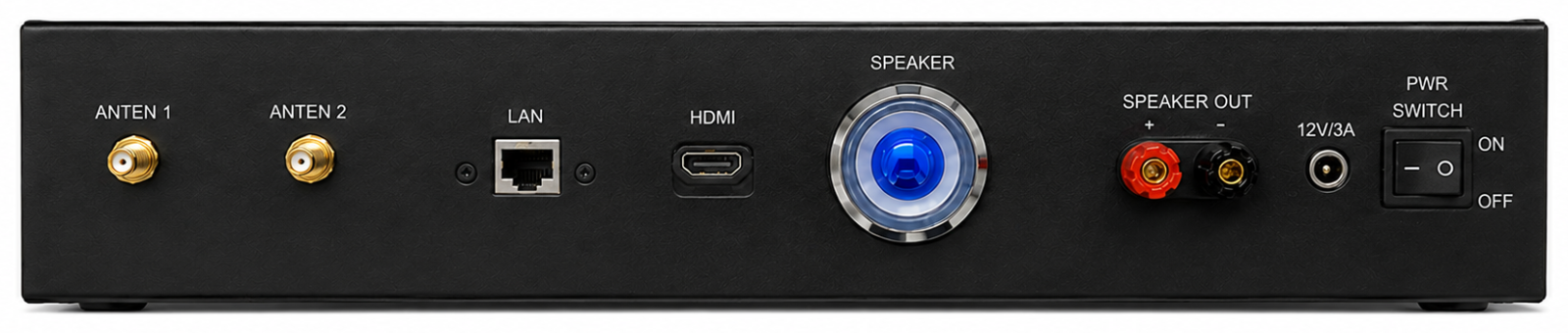

Hình ảnh và cổng kết nối
Thông số kỹ thuật
Thông tin danh định được tóm tắt từ Specification hãng TC. Một số thông số cần đối chiếu trước khi phát hành cấu hình bán hàng.
Khối xử lý & bộ nhớ
| Hạng mục | Thông số / Mô tả |
|---|---|
| CPU | Quad-Core ARM S905W2; Cortex-A35 1,5–2,0 GHz |
| GPU | ARM Mali-G31 MP2 |
| RAM / ROM | 2GB DDR3 / eMMC 16GB |
| Thẻ TF | Tối đa 128GB |
| Hệ điều hành | Android nhúng/IoT, không Root, hỗ trợ TrustZone, IPv6 |
Kết nối & truyền dẫn
| Hạng mục | Thông số / Mô tả |
|---|---|
| Tốc độ tải dữ liệu công bố | LTE 150 Mbps Download / 50 Mbps Uplink |
| LAN | Theo mô-đun: 01 WAN + 04 LAN RJ45 10/100Mbps |
| Wi-Fi | Theo tài liệu: IEEE 802.11 b/g/n, 2.4/5.0 GHz – cần xác nhận |
| FM | 87,5–108 MHz |
| Streaming | HLS / TS / RTSP / RTMP |
Âm thanh, giao tiếp và nguồn
| Hạng mục | Thông số / Mô tả |
|---|---|
| USB | 02 Type-A + 01 Type-C |
| Audio In | 01 × 3,5 mm + 02 × RCA |
| Micro | 01 × 6,3 mm, 01 × 3,5 mm, 02 × XLR |
| Phantom Power | +48V |
| Audio Out | 02 × 3,5 mm + 01 × 6,5 mm |
| HDMI | 01 cổng – cấu hình/hiển thị theo trang 5 |
| Nguồn | 12–24VDC |
| Loa kiểm âm | Có; công suất giữa các trang chưa thống nhất |
IoT & môi trường
| Hạng mục | Thông số / Mô tả |
|---|---|
| Vi điều khiển | PIC32MM0256GPM064 (32-bit), 25 MHz |
| Chức năng giám sát | Nguồn, 4 tải DC, mức sóng 3G/4G, tín hiệu, nhiệt độ, độ ẩm |
| Vỏ thiết bị | Thép sơn tĩnh điện |
| Kích thước công bố trên tờ rơi | 423 × 243 × 56 mm – cần đối chiếu tiêu chuẩn 1U trong Specification |
| Nhiệt độ làm việc | -10°C – +65°C |
| Độ ẩm | ≤95%, không tụ nước |
Ứng dụng thực tế
Số hóa phòng đài
Tích hợp micro, máy tính, nguồn âm Analog sẵn có vào hệ thống truyền thanh số.
Tiếp âm chương trình FM
Tiếp nhận nội dung FM trong dải 87,5–108 MHz để chuyển sang luồng IP.
Truyền thanh IP/Cloud
Đưa tín hiệu số hóa vào nền tảng máy chủ để phân phối theo cấu hình hệ thống.
Thư viện tài liệu sản phẩm
Khách hàng có thể xem trực tiếp trên trình duyệt hoặc tải file PDF để tham khảo sau khi bộ tài liệu được cấp phép công bố.
Specification RDO-ECCV
09 trang • Thông số, đầu vào, kết nối, chức năng và chứng nhận được mô tả.
Câu hỏi thường gặp
RDO-ECCV dùng để làm gì?
Thiết bị có nhận tín hiệu FM không?
Có dùng được micro điện dung không?
Có cần mixer riêng không?
Thiết bị có hỗ trợ kết nối IP và đẩy luồng lên Cloud không?
Khi cần kiểm tra âm thanh có phải kết nối loa ngoài không?
Có thể xem và tải tài liệu kỹ thuật ở đâu?
Tư vấn tích hợp hệ thống RDO-ECCV
Để được tư vấn cấu hình nguồn âm, chuẩn truyền dẫn và phương án số hóa cho phòng đài, vui lòng liên hệ bộ phận kỹ thuật hoặc đại diện phân phối được hãng TC xác nhận.
